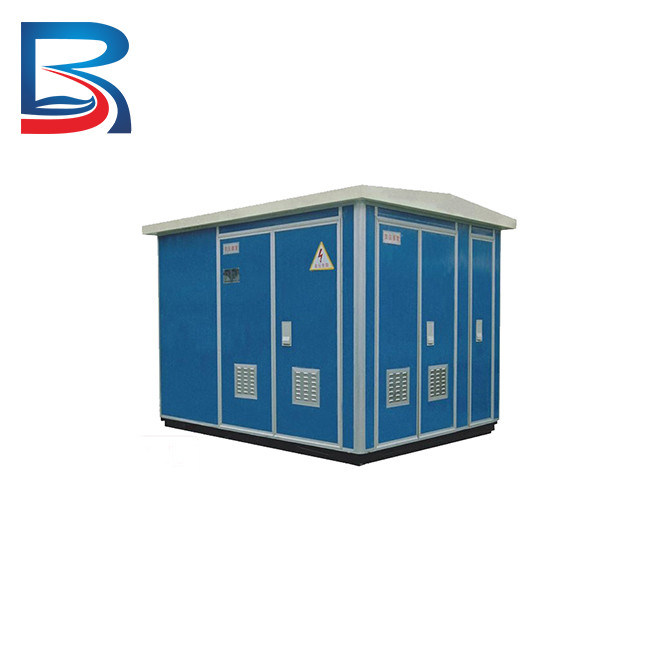

Subestação do transformador do estojo compacto de TNB para a estação de trem e a estrada

Tipo exterior interno subestação do estojo compacto de TNB para a estação de trem e a estrada

Descrição do produto

Uma subestação em forma de caixa (referida como da “um sub caixa” para breve) é um conjunto completo compacto de equipamento da distribuição de poder que combina o switchgear de alta tensão, os transformadores da distribuição, o switchgear de baixa voltagem, o equipamento de medida da energia, e os dispositivos da compensação de poder reativo em um ou de diversas caixas de acordo com um determinado esquema prendendo.

É apropriado para o uso em sistemas trifásicos da C.A. 10/0.4KV como meio do poder de distribuição ao longo das linhas e para a distribuição. Comparado às subestações em forma de caixa europeias da mesma capacidade, as subestações em forma de caixa americanas têm uma estrutura mais razoável. As subestações em forma de caixa europeias instalam o transformador e o equipamento elétrico de alta tensão ordinário no mesmo escudo do metal, que conduz a uma alta temperatura no compartimento do transformador, fazendo a dissipação de calor saída difícil e impactando.

Adicionalmente, as subestações em forma de caixa europeias usam interruptores e fusíveis de alta tensão ordinários da carga, e o switchgear de baixa voltagem na caixa, tendo por resultado dimensões maiores. As subestações em forma de caixa americanas são diferentes das subestações em forma de caixa europeias na estrutura. Da perspectiva da disposição, o compartimento de baixa voltagem, o compartimento do transformador, e o compartimento de alta tensão não são arranjados em uma T-forma mas em uma forma transversal. De uma perspectiva estrutural, este tipo de subestação em forma de caixa é dividido em duas porções: dianteiro e traseiro.

A parte dianteira contém os intervalos da operação da tensão do alto e baixo, incluindo blocos de terminais da tensão do alto e baixo, punhos de funcionamento do interruptor da carga, tensão da nenhum-carga que regulam interruptores secionais, fusíveis do encaixe, calibres de nível do óleo, etc. A parte traseira é o tanque de óleo e o radiador, em que o enrolamento do transformador, o núcleo de ferro, o interruptor de alta tensão da carga, e o fusível são colocados. Os prendedores de relâmpago igualmente usam prendedores de relâmpago óleo-imergidos do óxido de metal. O transformador elimina descansos do óleo e usa um tanque de óleo selado projetado de acordo com o princípio de volume constante da diferença do petróleo e gás, com o tanque de óleo e o radiador expostos ao ar, fazendo a dissipação de calor fácil.

O interruptor de baixa voltagem usa um interruptor plástico do escudo como o disjuntor principal e o interruptor que parte. Devido a sua estrutura simplificada, à pegada e ao volume deste tipo de subestação em forma de caixa são reduzidos extremamente. Devido a seus tamanho pequeno e porta unilateral, sua pegada exigida é somente 1/4 isso de uma subestação em forma de caixa europeia, e seu volume é somente 1/5 a 1/3 de uma subestação em forma de caixa europeia da mesma capacidade.

As subestações em forma de caixa americanas usam fusíveis para proteger os interruptores automáticos do ar do lado de alta tensão e do escudo plástico para proteger o lado de baixa voltagem, que é o mesmo que o método da proteção usado em transformadores chineses da distribuição 10kV. Os fusíveis de alta tensão protegem falhas internas nos transformadores, quando os interruptores automáticos do ar protegerem a linha lateral de baixa voltagem sobrecarga, procuram um caminho mais curto, e falhas do undervoltage. As desvantagens de subestações em forma de caixa americanas são que o interruptor da carga está imergido no óleo, que faz com que o óleo seja carbonizado e decomposto por arcos, produzindo gás prejudiciais tais como o acetileno, que diminuem o desempenho e causaram acidentes.

Adicionalmente, não há nenhum ponto de desconexão visível, fazendo o incômodo para a manutenção. Desde que a proteção de baixa voltagem e os métodos de medida usados nos E.U. são diferentes daquelas usadas em China, as subestações em forma de caixa americanas não vêm com proteção e medida de baixa voltagem.

Para encontrar as necessidades de usuários domésticos, produziu domesticamente subestações em forma de caixa são equipados com os armários de distribuição de baixa voltagem no lado de baixa voltagem. Porque as subestações em forma de caixa são expostas para dirigir a luz solar por longos período, afeta a dissipação de calor de interruptores plásticos do escudo, fazendo os incapazes de desligar corretamente cargas e procurar um caminho mais curto as correntes, que podem conduzir às falhas de alta tensão do lado.

Especificação

Perfil da empresa

1. Chongqing Bosun Electrical Co. , O Ltd. foi estabelecido em 1996, localizado em Banan District Chongqing China, com transporte conveniente, cobre uma área de 8.000 medidores quadrados.

2.Devoted na investigação e desenvolvimento, na fabricação, na instalação, e nas vendas dos conjuntos completos de switchgear da tensão do alto e baixo e de equipamento do controle de 40.5kV a 0.22kV.

3.more do que 20 certificados de CCC/CQC, cumprem as exigências do nível o mais alto da proteção de IP65 e o ambiente da altura de 4500 medidores, obtém o GB/T19001: /ISO9001 2016: certificação 2015 do sistema de gerenciamento da qualidade,

departamento completo do desenvolvimento de produtos 4.A, equipe de projeto.

tipos 5.Various do projeto da construção e da fabricação do produto usando sistemas mecânicos e elétricos especializados do computador do CAD do projeto de software.

fiscalização 6.Complete, medição, e equipamento de teste para assegurar a qualidade de produtos alta.

linha de produção 7.Complete que inclui o equipamento de processamento do CNC, o equipamento de soldadura, e o levantamento do equipamento exigido para a produção do armário, do equipamento de dobra da barra, estanhando o equipamento, ferramentas elétricas, e o outro equipamento de produção do conjunto exigido para a produção completa do conjunto.

8.More do que 10 patentes da invenção do produto e patentes modelo de serviço público.

serviço 9.Excellent baseado na divisa “qualidade primeiramente, cliente primeiro, sobrevivência com a qualidade, desenvolvimento com o serviço, aprimoramento contínuo.”

Material

a porta de armário 1.The adota um processo chanfrado dobro da borda, que aumente a força estrutural do mesmo material por 50%.

os furos da instalação 2.The são feitos toda usando uma multi-camada que carimba e que estica o processo, por que reduz a situação deslizante do fio mais de 80%.

os furos da entrada 3.The e da tomada adotam uma estrutura composta dos furos do knockdown e dos furos quadrados, que podem flexivelmente ser selecionados durante a instalação no local.

a caixa 4.The adota um processo de dobramento dobro, que aumente a força estrutural do mesmo material por 50%.

o circuito de controle 5.The adota um projeto composto do modo de eliminação de erros e do modo da proteção contra incêndios, extremamente reduzindo a queimadura do equipamento da bomba do fã e de água projetado para a proteção contra incêndios durante a eliminação de erros.

Vantagens

qualidade 1.Excellent

um serviço de 2,24 horas

projeto 3.Professional

técnica 4.Advanced

entrega 5.Rapid
