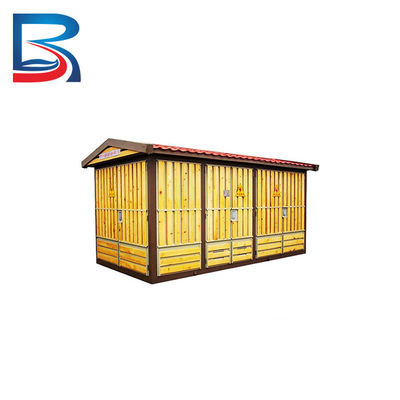

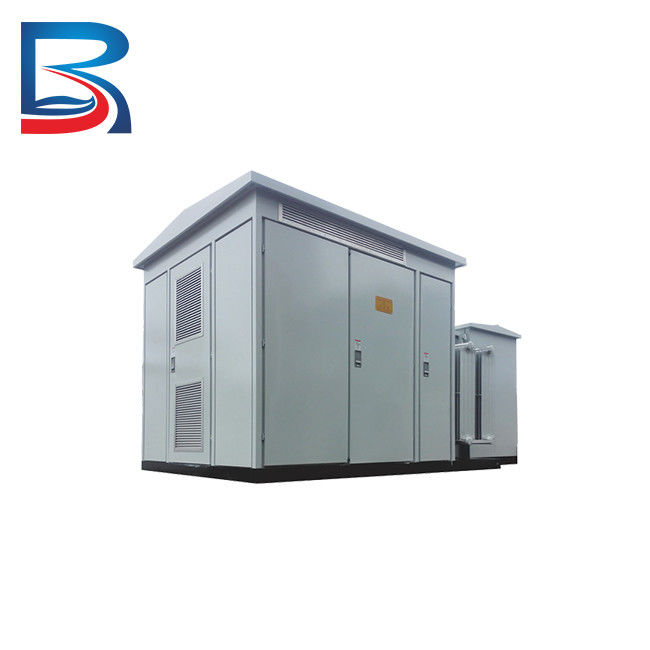

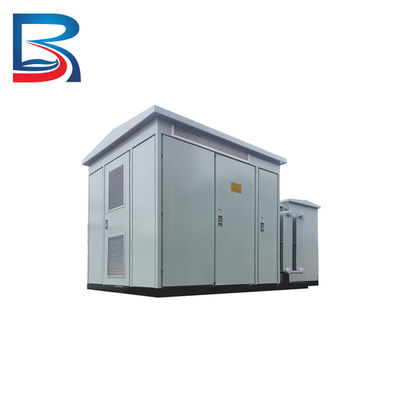

Tipo exterior tipo seco subestação compacta empacotada 11KV do CCM do transformador

Tipo exterior tipo seco subestação compacta empacotada 11KV do CCM do transformador

Descrição do produto

Tipos de subestações em forma de caixa em Europa e nos E.U.:

(1) tipo subestações do conjunto. O tipo subestações do conjunto coloca as unidades e os transformadores pre-montados da tensão do alto e baixo nas caixas do metal, deixando corredores da operação entre o equipamento da distribuição da tensão do alto e baixo. Este tipo de subestação em forma de caixa tem um relativamente de grande volume e é menos de uso geral.

(2) tipo de dispositivo subestações da combinação. O tipo de dispositivo subestações da combinação não usa unidades pre-montadas existentes para o equipamento da distribuição da tensão do alto e baixo, mas instala diretamente dispositivos do controle e de proteção da tensão do alto e baixo nas caixas para formar um todo integral. Desde que o projeto total considera livre de manutenção, não há nenhuma necessidade para corredores da operação dentro das caixas. Isto pode reduzir o volume de subestações em forma de caixa, e este tipo é a subestação europeia da caixa do estilo, que é o tipo adotou geralmente.

(3) tipo integrado subestações. O tipo integrado subestações é as subestações americanas assim chamadas da caixa. Baseado em simplificar os dispositivos do controle e de proteção da tensão do alto e baixo, o equipamento da distribuição da tensão do alto e baixo e o corpo do transformador são instalados juntamente no tanque de óleo do transformador para formar um todo integral. Este tipo de subestação em forma de caixa tem um volume mesmo menor, perto daquela de um transformador ordinário da mesma capacidade. É somente aproximadamente 1/3 do volume de uma subestação da caixa do Europeu-estilo da mesma capacidade.

Subestações em forma de caixa:

Preassembled (combinação, em forma de caixa) subestação de 6 (10)/0,4 (0,7) quilovolts

Subestações (em forma de caixa) da combinação para minar

Preassembled (combinação, em forma de caixa) subestação de 6 (10)/0.4kV

Subestações (em forma de caixa) da combinação de 35/6 (10) de quilovolts

A linha entrante pode ser linha do cabo ou linha aérea isolada, livremente escolhendo de acordo com o ambiente do uso e as finalidades diferentes. Quando usado como uma subestação em forma de caixa pública, o número de linhas que parte de baixa tensão da subestação em forma de caixa depender da capacidade do transformador, geralmente não excedendo 4 circuitos, e no máximo não excedendo 6 circuitos. Uma única linha que parte pode igualmente ser usada à sala próxima da distribuição para uma distribuição mais adicional da fonte de alimentação. Quando usado como uma subestação em forma de caixa do usuário independente, a um-linha fonte de alimentação puder ser adotada.
